Звенья труб (ЗК, ЗП, ЗКП)
Купить звенья водопропускных труб железобетонные ГОСТ 26067.0-83, ГОСТ 24547-81 в городе Новосибирск, узнать размеры, цены, наличие и другие характеристики вы можете по телефону (383) 207-84-10
Звенья водопропускных труб (ЗК, ЗП, ЗКП) ГОСТ 26067.0-83, ГОСТ 24547-81 – это изделия изготовленные из железобетона. Звенья железобетонные предназначены для строительства автомобильных и железных дорог в г. Новосибирск. Наиболее часто железобетонное звено применяется для прокладки под железнодорожными и автомобильными насыпями водопропускных труб. Задача водопропускных труб заключается в транспортировке сточных вод, которые образовываются в результате осадков. Также трубы могут использоваться в качестве постоянного водоотвода. Благодаря высокой прочности по несущей способности звеньев, их активно используют в железнодорожном строительстве. Изделия предназначены для эксплуатации в любых климатических условиях, а также в районах с сейсмической активности до 9 баллов. В ходе монтажа под круглые железобетонные звенья размещаются фундаментные плиты. Сама сборка конструкции водопропускной трубы из звеньев позволяет создать трубу любой необходимой длины. Для упрощения процесса монтажа, а также выполнения погрузочно-разгрузочных работ, конструкцией колец предусмотрено наличие монтажных петель.
Производство
Материалом для изготовления звеньев водопропускных труб служит высококачественный тяжелый бетон высокого класса. Бетон обладает высокими качественными свойствами по морозостойкости F300 и водонепроницаемости W6. Изделия производятся современными высокотехнологичными методами центрифугирования вибропрессования. Изделия выполняется с дополнительным упрочнением конструкции с помощью армирования специальными каркасами из ненапрягаемой арматуры выполненная из стали класса АIII. Для производства еще более прочных, устойчивых к воздействиям окружающей среды, изделий в бетонную смесь вводят специальные добавки, которые увеличивают качественные свойства бетона.
Виды звеньев водопропускных труб
1. Круглое звено водопропускных труб (ЗК). Звено ЗК представляет собой составляющий элемент для создания конструкции сборной водопропускной трубы, предназначение которой состоит в транспортировке осадков и сточных вод под дорогами в г. Новосибирск. Преимуществом ЗК является наиболее точный подбор длины трубы при сборке конструкции. Звенья ЗК идеально подходят для прокладки постоянного водоотвода. В некоторых случаях железобетонные звенья ЗК могут служить в качестве туннельных путепроводов и туннелей для прогона скота.
Маркировка изделия
Круглые звенья условно обозначают цифробуквенным набором, включающим в себя условные обозначения типоразмера звена и его длины в см. Дополнительно могут быть указаны обозначения устойчивости к агрессивным средам и морозостойкость.
Например, рассмотрим круглое звено ЗК1-100, где:
ЗК - круглое звено, цифра «1» - типоразмер звена, цифра «100» -длина.
2. Звено водопропускной прямоугольной трубы (ЗП) – это основной элемент конструкции водоотводной трубы, которая находится под насыпью автомобильных и железных дорог в г. Новосибирск. Трубы прямоугольной формы из звеньев используются в случаях большого расхода воды, так как отверстие звена 2000 мм позволяет пропускать значительные объемы жидкости.
Маркировка изделия
Условные обозначения прямоугольных звеньев представляют собой буквенно-цифровой набор, состоящий из наименования изделия, типоразмера (характеризующего несущую способность) и основной геометрической характеристики в см. Также дополнительно может указываться повышенная агрессивность среды - (О), и климатические условия суровые - (М).
Рассмотрим звенья ЗП 11-200, где:
3П - звено прямоугольной трубы, цифра «11» - несущая способность, цифра «200» – ширина.

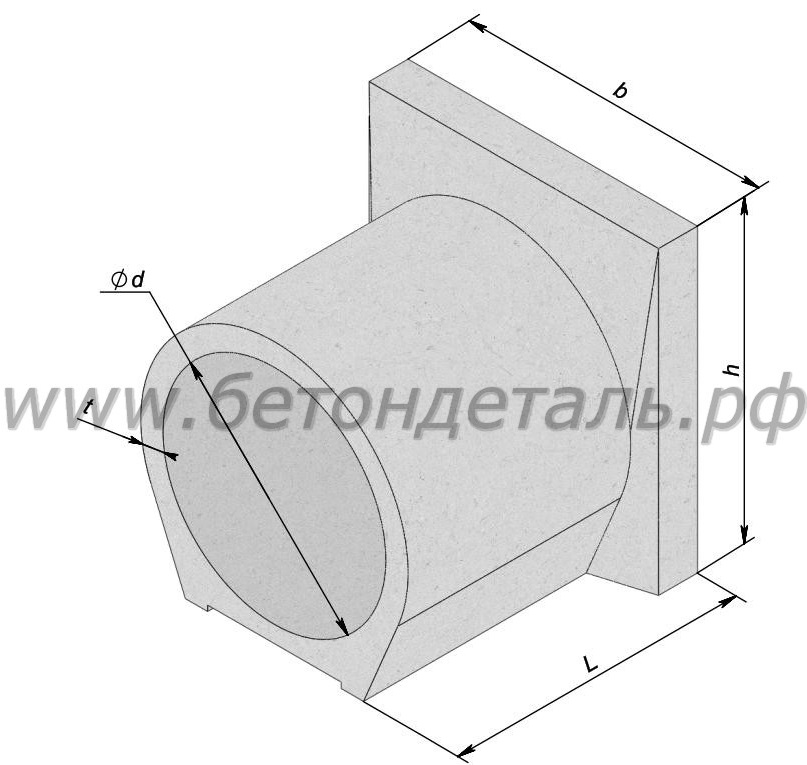

3. Звено оголовника цилиндрическое (ЗКП) – это изделия представляющий собой круглый бетонный короб с отверстием для пропуска периодических водотоков под насыпями железных и автомобильных дорог в г. Новосибирск. Данный вид звеньев для труб изготавливается в виде монолитного звена, объединяющее портальную стенку и звено, с подошвой соединяющееся в одну конструкцию, не требующее дополнительного монтажа. Звено водопропускной трубы имеет высокую несущую способность и особую конструкцию, которая препятствует попаданию грунта, и насыпи в канал. Звено оголовка это начало и конец водопропускной трубы, расположенной под слоем грунта до 20 метров. Звенья ЗКП применяются для безнапорных водотоков, пропускающих небольшие объемы воды.
Маркировка изделия
Условное обозначение звеньев ЗКП состоит из буквенно-цифрового набора, который включает в себя условные обозначения наименование изделия, типоразмер и основную геометрическую характеристику. Также дополнительно могут указываться условные обозначения особого применения: F морозостойкость (F300), М - северное исполнение, О- повышенная агрессивность сред.
Например, звенья ЗКП 17-170 расшифровываются как:
ЗКП - звено коническое, цифра «17» – типоразмер, цифра «170» - длина в см.
Транспортировка и хранение
Звенья водопропускных труб хранятся на складе, рассортированные по партиям, видам, типоразмерам и маркам. Изделия располагаются в вертикальном или горизонтальном положении, штабелями. Высота одного штабеля изделий не должна превышать более 4 м. При этом по ширине штабеля следует укладывать не более двух звеньев. Складируют звенья на песчаном основании, при этом прокладки должны быть размещены таким образом, чтобы изделия были на 10 сантиметров выше уровня грунта. Деревянные прокладки прямоугольного сечения длиной не менее диаметра (ширины) звена, толщиной не менее 30 мм, а при наличии выступающих деталей - не менее чем на 20 мм больше высоты выступающей части устанавливаются рядами, для сохранности первоначального вида изделия.
Также мы поставляем продукцию в такие города, как Бердск, Искитим, Куйбышев.
Железобетонные изделия, поставляемые компанией ООО «Бетондеталь» производятся по всем нормам и требованиям ГОСТ, имеют всю необходимую документацию и проходят жесткий контроль качества.
